环氧煤沥青重防腐涂料

产品名称：环氧煤沥青重防腐涂料
别名：环氧煤沥青防腐漆，煤沥青防腐漆。
型号:HL52-72
规格:20KG/桶/

环氧煤沥青重防腐涂料一道可涂装较高膜厚，相比普通环氧煤沥青漆，省工省时省钱。环氧煤沥青重防腐涂料主要用于重防腐涂装领域，包括埋地管道、强烈浪溅区等。

组成

环氧煤沥青重防腐涂料是厚浆型，以环氧树脂、煤焦沥青、颜料、助剂和溶剂等组成的漆料为乙组份，另一组份为特种环氧固化剂的双组份自干涂料。

特点

漆膜具有优良附着力、耐冲击性、耐水性；
干燥性能超群；
高防锈性能和良好的抗化学品性及耐油性，良好的耐磨性能。

配套用漆

可作为底面合一漆使用；与HL52-72铝粉环氧煤沥青面漆配套用于户外耐候。
环氧煤沥青防腐漆主要用于埋地钢制管道外壁涂装，也可用于海上钻井平台、船舶、油罐底部或靠近地面、接触底面的防腐蚀涂装，适用于污水池、地下室等混凝土结构的防水和防渗漏。

方案一：轻型防腐  -----  漆膜厚度约为0.2-0.5mm.可用于地下保温管、地沟管道、大罐内外壁、化工设备、煤气柜、水库电站、污水池等。
       一层底漆（环氧富锌底漆或环氧铁红底漆或环氧煤沥青底漆）每平方的用量为0.3kg二层面漆( 环氧煤沥青防腐漆面漆）每平方的用量为0.4-0.9kg。

方案二：普通防腐  -----  漆膜厚度约为0.4-0.5mm，可用于直接埋地管道及埋地设备内外壁。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg一层玻璃丝布，每平方的用量为1.1平方米三层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为0.7-0.9kg。

方案三：加强级防腐  ------  漆膜厚度约为0.6-0.8mm，用于穿越高盐、碱地、沼泽或其它较恶劣环境。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg二层玻璃丝布，每平方的用量为2.2平方米四层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为0.9-1.50kg。

方案四：特加强级  -------   漆膜厚度约为1.6-2mm，用于穿越道路建筑物的地下钢构件。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg七层玻璃丝布，每平方的用量为7.7平方米九层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为1.8-2.0kg2。

•

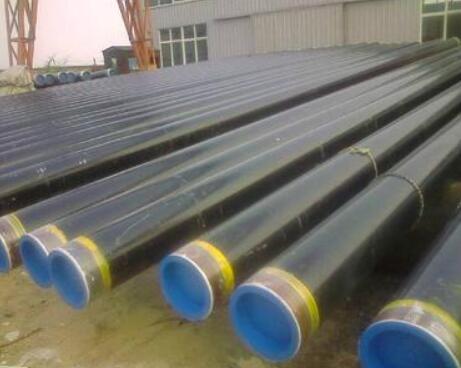

  环氧煤沥青重防腐涂料用漆
•

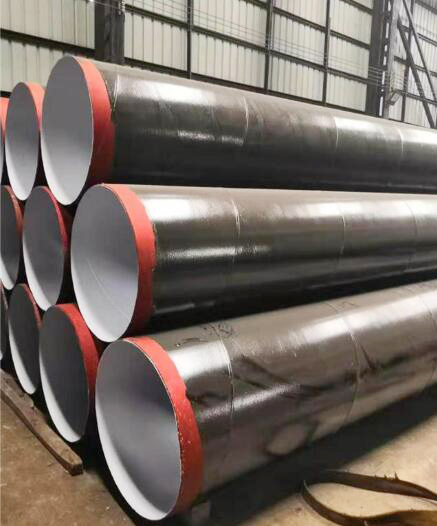

  环氧煤沥青重防腐涂料用漆
•

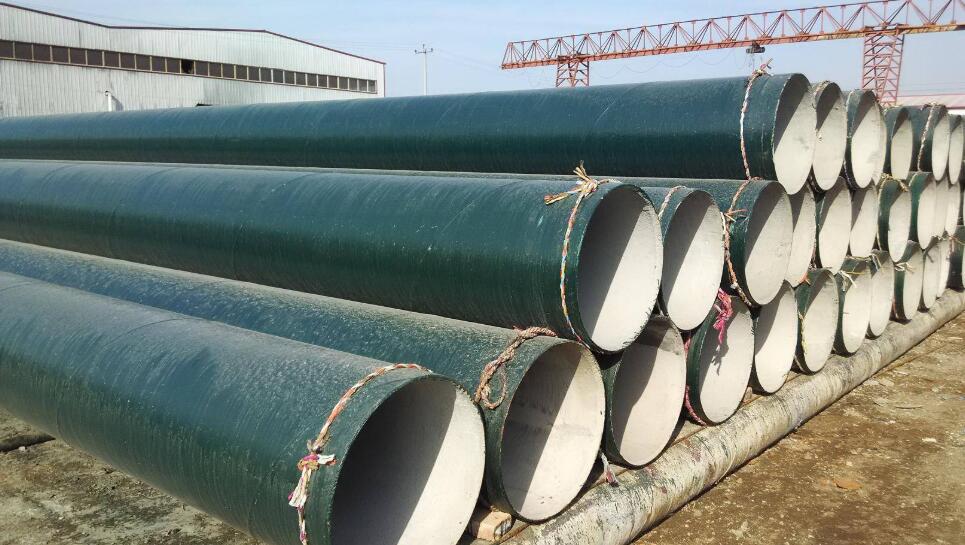

  环氧煤沥青重防腐涂料用漆
•
  环氧煤沥青重防腐涂料用漆
•
  环氧煤沥青重防腐涂料用漆
•
  环氧煤沥青重防腐涂料用漆

项目	指标
漆膜外观	漆膜平整光滑，黑色符合标准样板
干燥时间	表干：≤2h；实干：≤24h
铅笔硬度	≥H
冲击强度	50kg·cm
附着力	≤2（划圈法，级）
弯曲实验	≤1mm
耐盐水（3%盐水，25℃，30天）	不起泡，不生锈，不脱落
耐酸性（20%硫酸，25℃，30天）	不起泡，不生锈，不脱落
耐碱水（10%NaOH，25℃，30天）	不起泡，不生锈，不脱落
施工时限	8h，（25℃）
理论用量	250～350g/m2
完全固化	7天
建议涂装道数	涂装二至三道，50μm/道，干漆膜150μm以上

表面处理

有氧化皮钢材，喷砂去锈质量达到Sa2.5级；无氧化皮钢材喷砂达Sa2.5级；涂漆基要达到洁净、无油污、灰尘等污物。

涂装方式

无气喷涂
稀 释 剂：X-17 重防腐环氧稀释剂
稀 释 率：0～15%（以漆料重量计）
喷嘴口径：约0.4～0.5mm
喷出压力：15～20Mpa
空气喷涂
稀 释 剂： X-17 重防腐环氧稀释剂
稀 释 率：20～40%（以漆料重量计）
喷嘴口径：约2。0～2.5mm
喷出压力：0.3～0.5Mpa
滚涂/刷涂
稀 释 剂：X-17重防腐环氧稀释剂
稀 释 率：0～10%（以漆料重量计）

储 存 期 限  存放于阴凉、干燥、通风处，漆料、固化剂一年。

注意事项

1.施工前先阅读使用说明；
2.用前将漆料与固化剂按要求配比调好，用多少配多少，搅拌均匀后使用，8小时内用完；
3.施工过程保持干燥清洁，配漆后固化剂包装桶必须盖严，以免胶凝；
4.施工及干燥期间，相对湿度不得大于85%，本产品涂装后须7天后才能交付使用。
