白色环氧磁漆
发布时间：2021-08-06 作者：昂威涂料 浏览次数：次
白色环氧磁漆（RAL色可调）
漆膜颜色：各色
包装规格：20kg/桶
组分配比：5:1
产品特性：防腐防锈、耐水、耐碱、装饰效果佳
设计用途：钢结构、桥梁、机械设备防腐
适用底材：钢铁、碳钢、铸铁
储存时间：干燥通风环境12个月
产品简介
环氧磁漆是一种双组份环氧树脂面漆，耐水、耐油、耐湿热、耐潮湿、耐碱，漆膜坚韧，耐磨、硬度高。环氧磁漆用于室内、地下室、储罐内壁的耐水、耐潮湿、耐油的防腐、装饰涂层。
产品参数
|
产品名称： |
环氧磁漆 |
|
颜色： |
可调色 |
|
光泽： |
有光 |
|
比重Kg/L：颜色不同略有差异。 |
1.2kg/L |
|
体积固体份：颜色不同，有差异。 |
50% |
|
组份配比： |
5:1 |
主要用途

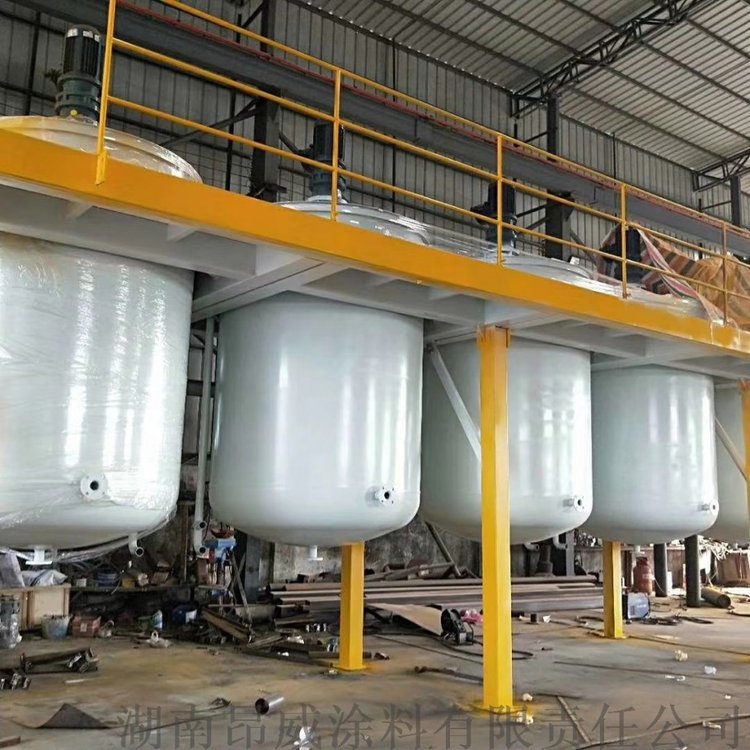

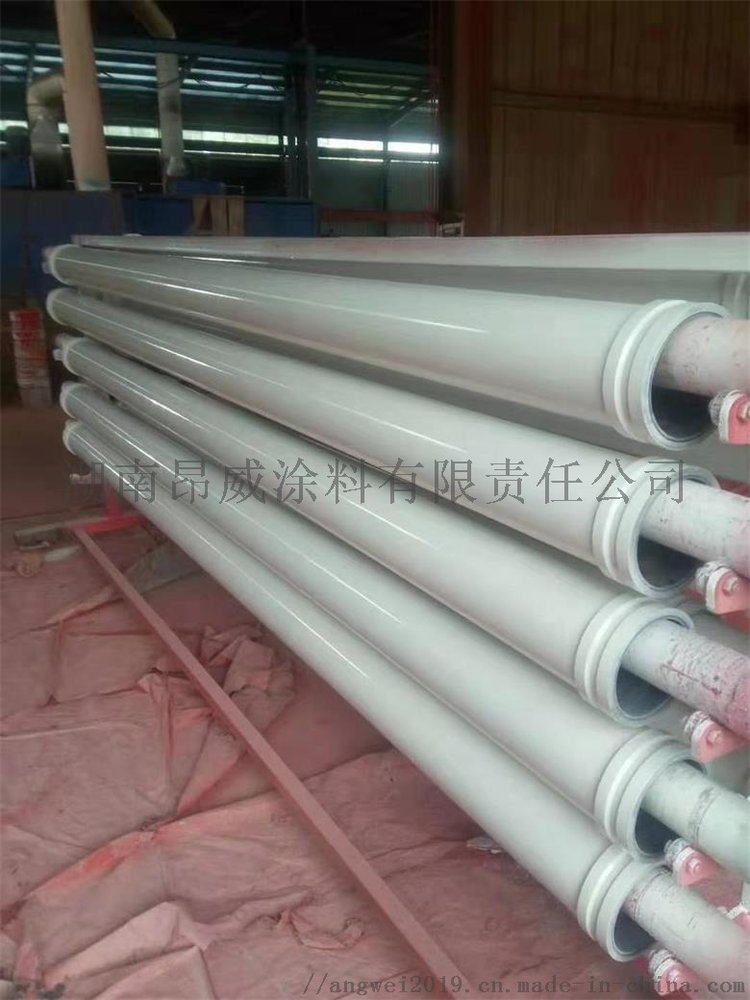

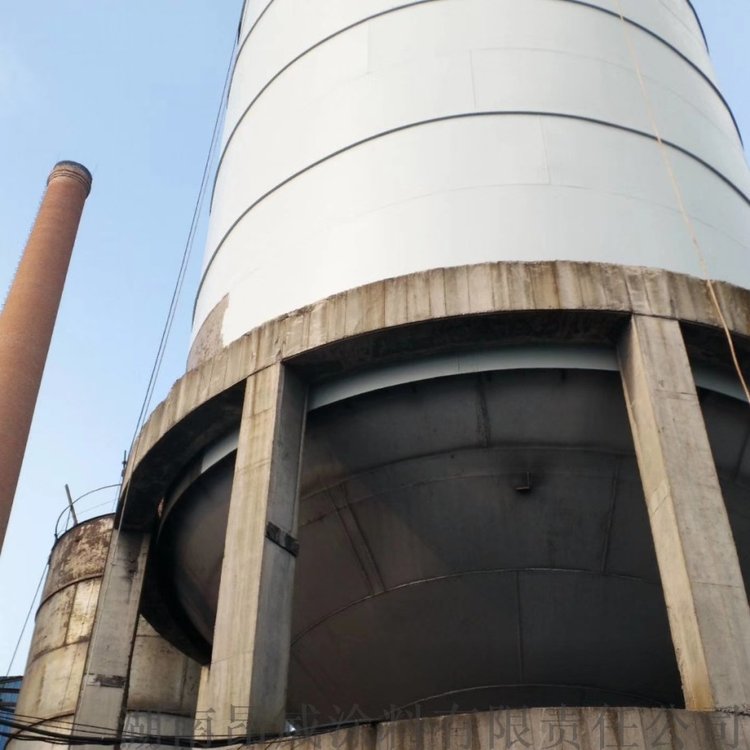

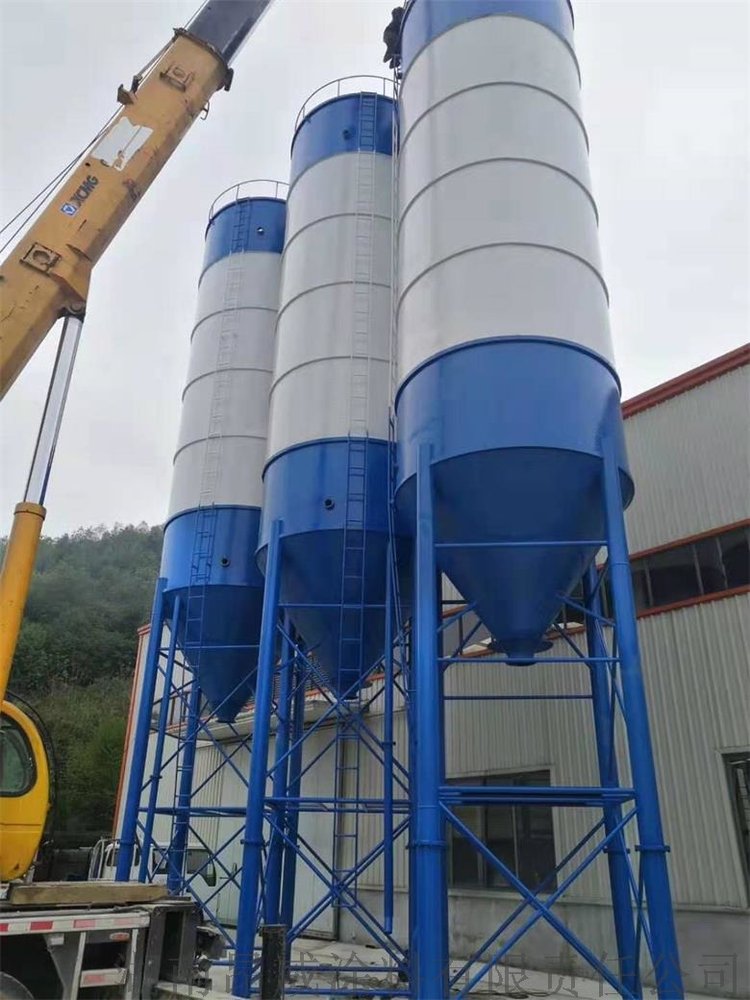

环氧磁漆广泛应用室内、地下室设备的机械设备防腐，原油、粮油储罐，输水、输油管道内防腐。本品特别推荐用于潮湿环境下的室内防腐以及油、水储罐、管道内防腐。
适用工况
环氧磁漆应用于清洁的、有一定粗糙度的底漆、中间漆表面。
性能特点
耐候性 |
耐化学品性 |
耐干热温度 |
|||
|
保光性 |
差 |
水浸泡 |
优 |
60-70℃ |
优 |
|
保色性 |
差 |
雨/凝露 |
优 |
70-120℃ |
优 |
物理性能 |
溶剂 |
良 |
120-150℃ |
良 |
|
|
耐磨 |
优 |
溶剂（飞溅） |
优 |
＞150小于400 |
－ |
|
耐冲击 |
优 |
酸 |
良 |
||
|
柔韧性 |
良 |
酸（飞溅） |
优 |
||
|
硬度 |
优 |
碱 |
优 |
||
|
碱（碱飞溅） |
优 |
技术参数
|
项目 |
技术指标 |
|
在容器中的状态 |
搅拌混合后，呈均匀状态 |
|
干燥时间，小时，≤ |
24 |
|
细度，?m，≤ |
40 |
|
粘度(6号杯），秒 |
45 |
|
冲击强度，cm ≥ |
50 |
|
柔韧性，mm≤ |
1 |
|
附着力，级≤ |
1 |
|
耐盐雾性，120小时 |
不起泡，不剥落，不生锈 |
施工工艺
|
理论用量： |
100g/㎡,干膜40μm |
|
漆膜厚度： |
湿膜：80μm 干膜：40μm； |
|
干燥时间：（23±2℃）h |
表干：2h |
|
实干：24h |
|
|
混合配比： |
5:1 |
|
熟化时间：（23±2℃） |
30分钟 |
|
适用期：（23±2℃） |
6h |
|
稀释剂： |
环氧稀释剂 |
|
工具清洗剂： |
环氧稀释剂 |
说明：理论用量为依据参数计算得出，实际用量，依用户的施工方法、喷涂工件的形状、表面处理的工艺、膜厚等有较大差异。实际用量可参考本公司销售工程师相关建议。
施工方法
|
施工方法 |
最大稀释量 |
喷孔 |
喷出压力 |
|
高压无气喷涂 |
0-15% |
0.4 ~0.5mm |
12~15MPa |
|
有气喷涂 |
5%-20% |
1.5~2.0mm |
0.3~0.4MPa |
|
手工涂刷、辊涂 |
0-20% |
须使用短毛辊涂以避免辊涂中混入空气发生起泡 |
|
说明：以上施工参数为我公司的经验数据，因实际施工的工况不可预料，以上数据仅供参考。
涂装间隔
|
底材温度 |
5℃ |
20℃ |
30℃ |
|
最短 |
48h |
24h |
16h |
|
最长 |
30天 |
||
|
完全固化 |
7天 |
||
表面处理
钢铁表面：
动力除锈至St2等级，即可施工。更高的表面处理等级，可获得更好的防腐效果，但会增加成本。
混凝土表面：
1.抹灰和混凝土的基层质量应符合《JGJ建筑装饰工程施工及验收规范》。
2.抹灰层或混凝土表面层(包括分割缝、窗框周围等)不得有污物。
3.基层表面必须牢固、无酥松，不得有裂缝或起壳，平整度≤2mm，基层无浮尘，无粘附颗粒物。
4.抹灰和混凝土基层涂刷，要求含水率不得大于10%，PH值不得高于9，新粉刷水泥砂浆墙面夏季要求养护10天以上，冬季需20天以上，现浇混凝土墙面夏季需养护21天以上，冬季需28天以上。
其他底材：包括ABS、硬质塑料、铝材、镀锌钢、玻璃钢等，需要一个洁净清洁的表面并涂覆相应底漆或者做相应的预处理。
施工条件：
环境温度：5℃～40℃;相对湿度：25%～85%；底材温度：高于露点3℃。
注意事项
本品为溶剂型涂料，使用前和使用时，请注意包装上所有的安全标签，还应该参考环氧面漆安全技术说明书(MSDS)，并遵守有关国家和当地政府的有关规定。
避免吸入溶剂蒸汽，避免油漆接触皮肤和眼睛，严禁吞服本品。采取必要的预防和防护措施防火，防爆及保护环境。请在通风良好的情况下施工本品。
