外墙氟碳漆工程施工工艺

氟碳漆是指以氟树脂为主要成膜物质的一种涂料，使用非常广泛，具有极高的化学稳定性，性能优越效果好，有着很强的耐候性，一般市场上好的氟碳漆可以保持20年以上，可用于长期需要保护的建筑物内外墙装饰，特别是高层建筑、办公大楼、居民住宅等外墙装饰，还可以用于金属面防腐，石油化工管道，钢结构表面，铁路钢桥，公路护栏，机械电力设施等多个领域。





外墙氟碳漆主要施工工艺及要点如下（仅供参考）

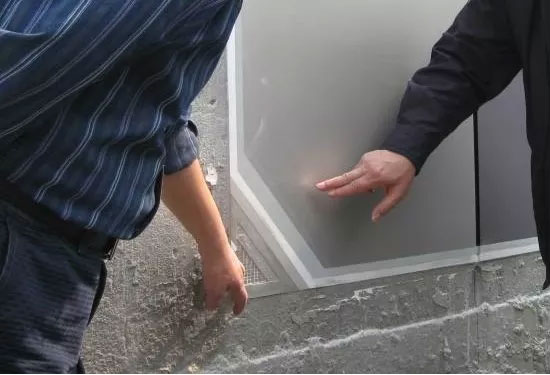

▍外墙新水泥砂浆墙面基层前处理



1. 砂浆疙瘩：用角磨机磨平。

2. 孔洞：用水泥沙浆填平。

3. 空鼓部位：敲除用水泥沙浆抹实。

4. 已发生开裂但不空鼓的基层：先用弹性腻子填缝，围绕裂缝周边满批一道弹性腻子，利用其表面粘性贴网格布，并用批刀压实。干透后，批刮第二道弹性腻子，弹性腻子总厚度至少为1.5mm。弹性腻子完成干透后，可进行下一道工序（找平腻子）或直接批刮细面腻子。



▍氟碳外墙分格缝的设定与切割



1. 分割缝的分割划分在找平腻子施工前进行（这样可避免在大面找平时腻子的接头问题）。分割缝的深度、宽度、板块大小和整体规划设计好后，需与甲方沟通并达成一致。

2. 用墨斗按规划设计要求弹出分割线，每条分割缝按缝宽弹2条线。

3. 用切割机开始切缝，切割时适当用力抓紧切割机，手腕放松，沿墨线开始切割。

4. 用工具敲出两条切缝线中间的混凝土沙浆。



▍批刮找平腻子



1. 按分割板块的长度和宽度，准备两把铝合金刮尺。

2. 用批刀在分割好的板块上沿水平方向满批一道腻子，用刮尺沿水平方向用力刮平，凹陷的地方用腻子填充修补再刮平。待其表干后，再沿垂直方向满批腻子一道，然后用另一把刮尺沿垂直方向竖刮，若有凹陷，用找平腻子填充后再竖刮。若平整度仍达不到要求，重复上述步骤，直到满足要求为止。

3. 工艺要求：每一次批刮厚度需≤10mm；完成后平整度要求：2米靠尺检查，平整度误差在＜1mm之内。



▍批刮细腻子



1. 将氟碳漆专用细腻子甲乙组份拌和均匀。要求在2小时内用完，必要时可加适当清水调节稠度。

2. 满批细腻子1～2遍，边批边按压刮痕，两遍间隔为4～6小时，每遍腻子层厚度约为0.5mm。

3. 干燥后用180～240目砂纸打磨腻子表面，打磨时注意保持腻子表面平面效果。





▍氟碳封闭底漆



1. 氟碳封闭底漆按照比例混合均匀后，需静止15分钟熟化。用喷枪吹干净细表面的浮尘，开始刷涂氟碳封闭底漆一遍。干燥24小时打磨后，进入下道工序——点补光面腻子。

2. 注意事项：

2.1 氟碳封闭底漆混合均匀后应静止10～15分钟熟化。

2.2 在刷涂氟碳封闭底漆之前，应确保细腻子完全干透（至少在晴日下条件下风干一天）。

2.3 当天混合好的氟碳封闭底漆确保在8小时之内用完。

2.4 氟碳封闭底漆的表面无需打磨，需干燥12～24小时（视气温情况）之后，才能开始下道工序。

2.5 自本工序开始，必须注意喷漆过程的成品保护。



▍光面腻子



1. 将光面腻子二组份按重量比混合均匀后，可以开始点补光面腻子。

2. 施工后光面腻子需干燥24小时之后采用400～600目砂纸打磨平整。完工后的表面应光滑细腻，无刮痕，无砂痕。



▍氟碳底漆



1. 用150目的过滤网过滤到喷枪壶内，上紧壶盖。

2. 空压机的压力应在0.2MPa～0.5Mpa之间。

3. 用喷枪吹干净基面的浮灰后，开始喷涂作业。

4. 调试喷枪：调整喷枪的空气流量、出漆量和喷雾幅宽，观察喷出的漆膜干湿状况（漆膜应呈润湿状态而无流挂现象），并对喷枪作相应调整。

5. 先横向走枪一遍，注意喷涂图形的搭接，即去枪和回枪的运行轨迹应有三分之一的部分相互重叠。然后将喷嘴空气帽转动90度（使漆雾图形呈水平），竖向喷涂一遍，这样重复1～2个过程。

6. 底漆需至少干燥24小时后，用600目砂纸打磨到完全平整光滑为止。

7. 注意事项：

7.1 开罐后的底漆应先用手电钻搅拌均匀。

7.2 调整喷枪时，应确保刚喷上的漆膜保持润湿状态而又不发生流坠。

7.3 喷枪枪嘴与基面正常距离为300±50mm；喷涂时，喷涂距离保持恒定是确保漆膜厚度均匀一致的重要因素；喷涂时喷枪必须与基面保持垂直或准垂直状态；运行时保持平行，能使喷涂距离恒定。

7.4 喷枪的运行速度一般控制在30～60厘米/秒。



▍氟碳面漆



1. 用200目的过滤网过滤到喷枪壶内，上紧壶盖。

2. 空压机的压力应在0.2MPa～0.5Mpa之间。

3. 喷涂过程及工艺流程与上述操作工艺相同。
