无溶剂环氧涂料也叫环氧无溶剂型防腐涂料

无溶剂环氧涂料组成特点：无溶剂环氧防腐涂料是由低粘度环氧树脂，颜料填料和添加剂经高速分散和研磨而成。它是一种以低粘度改性胺为固化剂的两组分反应型防腐涂料。

无溶剂环氧涂料特性：无溶剂环氧防腐涂料和溶剂环氧防腐涂料产品：******的区别在于涂料的制造和施工施工中不需要采用挥发性有机溶剂作为分散介质，粘度低在胺类固化剂的基础上，液态环氧树脂通过交联反应固化形成具有异常特性的涂料。

无溶剂环氧漆的外观：彩色，光洁的漆膜

无溶剂环氧涂料和应用：

由于所用的无溶剂环氧防腐涂料是无溶剂环氧防腐涂料，因此涂料的固含量高达98％以上。与溶剂型环氧防腐涂料相比，施工性能有所不同。******的区别在于粘度的增加和操作周期的缩短。

1，无溶剂环氧防腐涂料的选购时应注意施工条件，施工条件，包括可行的施工方法（双供热喷涂，单供无气喷涂，辊刷等）和施工方法在环境温度下，根据施工条件选择合适的无溶剂环氧防腐涂料品种或要求涂料生产商调整其施工条件以符合现场施工条件下的性能要求。温度低于10℃时，一般不宜使用无溶剂环氧防腐涂料。当温度低于20℃时，建议使用冬季无溶剂环氧防腐涂料。当温度高于20℃时，应选择夏季无溶剂环氧防腐涂料，这有利于获得适当的使用时间和漆膜干燥时间。

2.在涂料的制备过程中，必须考虑使用期限内的施工能力，并且必须在使用期内使涂料的用量相匹配，以免过多的配料太晚而导致凝胶浪费。

3，如采用单管进料的高压无气喷涂施工，则应适当选择无气喷射泵的压力比，适当的喷嘴长度，提高总输出流体压力，以确保平稳的进料和良好的雾化，选择合适的口径和流量喷嘴，以确保混合涂层可以在使用期间用完。另外，冬季施工中由于低温，油漆的粘度大大增加，根据以前的经验是增加稀释剂的方法来降低粘度，但是在使用无溶剂的环氧树脂时，如果仅依靠这种方法会损失使用无溶剂环氧。因此在室内使用涂料或适当预热涂料时，使涂料本身温度不低于15℃，以提高涂料温度以降低粘度，满足喷涂要求，并适当提高在涂料泵的压力下，尽量缩短涂料管的长度，以使涂料能正常喷涂。

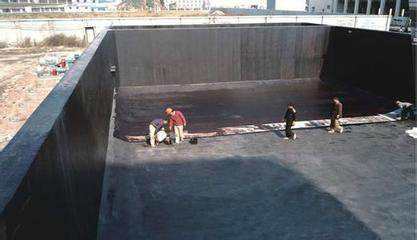

同样，用于滚筒刷施工的无溶剂环氧防腐涂料的粘度增加，油漆工人可能会感到更加艰巨，可能会降低效率，在低温下由于高粘度甚至不能用于滚筒刷，并且易于超出设计厚度的平面，外墙是为了防止下垂现象，适当使用硬毛刷或短毛滚筒压力，不要涂得太厚，单道涂料通常可以控制在150-300微米范围内，以防止流挂现象
