无溶剂聚苯胺抗静电防腐涂料

无溶剂聚苯胺（PANI）抗静电防腐涂料是一种高性能功能性涂料，结合了 聚苯胺的导电性 和 无溶剂树脂的环保防腐性能，适用于需要 抗静电、耐腐蚀、长效防护 的工业环境，如石油化工、海洋设施、储罐、管道等。

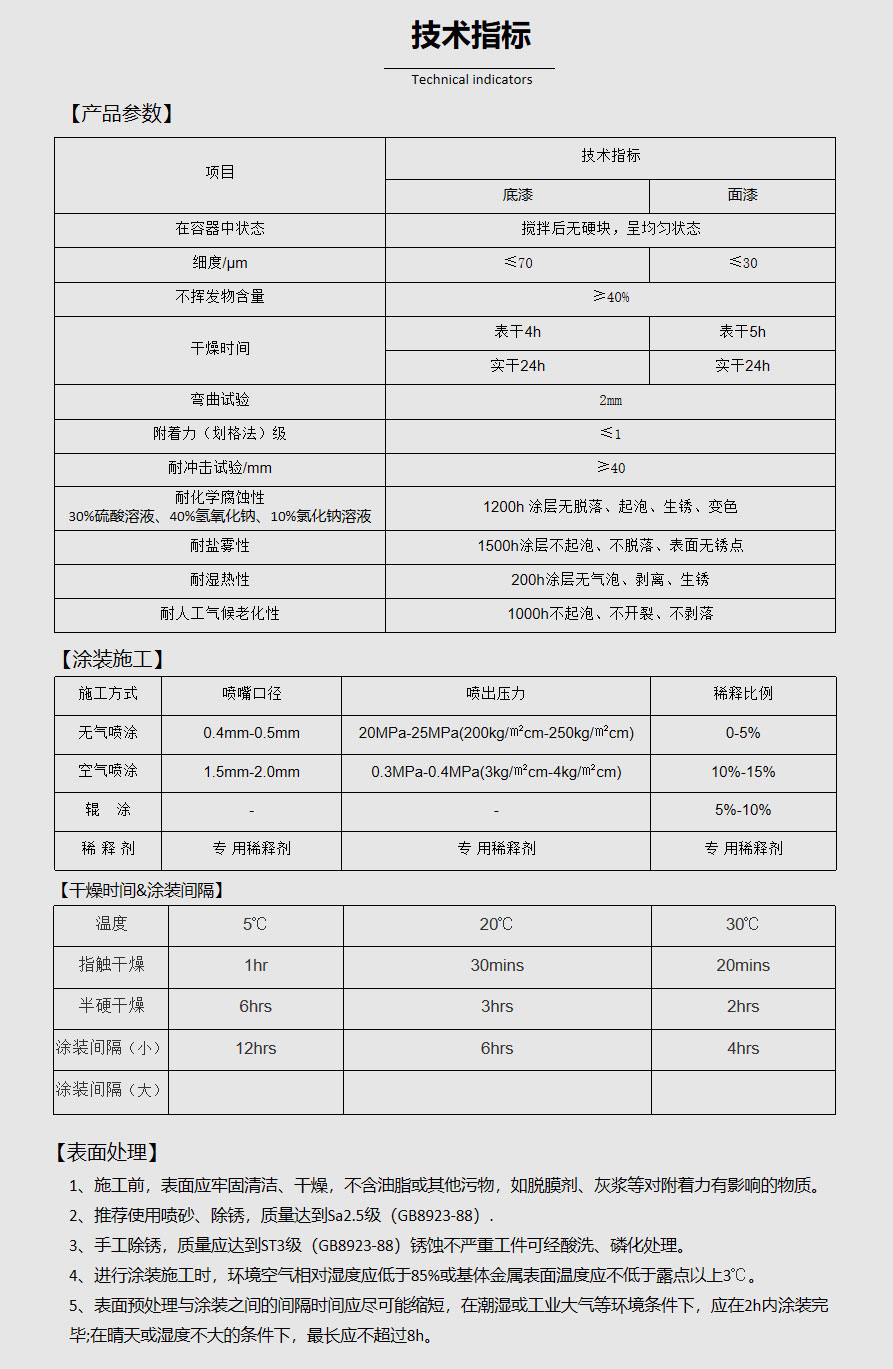

一、产品特性

1. 抗静电性能

   • 表面电阻率可控制在 10⁴~10⁹Ω（符合GB 12158-2006防静电标准）。

   • 聚苯胺（PANI）作为导电填料，比传统碳系/金属填料更稳定，不易氧化、脱落。

2. 优异防腐性

   • 无溶剂环氧/聚氨酯体系，致密涂膜，耐酸、碱、盐、油等化学介质。

   • 聚苯胺的钝化作用可增强金属基材的耐蚀性（阴极保护+屏蔽防护）。

3. 环保性

   • 无溶剂/VOC极低，符合GB 30981-2020环保标准，适合密闭空间施工。

4. 长效耐久

   • 设计寿命 10~15年（C5-M级腐蚀环境），耐候性优于普通防腐涂料。


二、典型应用领域

• 石油化工：储罐内壁、输油管道、化工设备（防静电+防腐）。

• 海洋工程：海上平台、船舶压载舱、码头钢桩（耐盐雾+导电）。

• 电力设施：变电站接地网、风电塔筒（抗静电+耐候）。

• 军工航天：弹药库、导弹发射井（防静电火花+长效防护）。

三、施工工艺

1. 基材处理

• 钢铁表面：喷砂至Sa2.5级（ISO 8501-1），粗糙度40~70μm。

• 不锈钢/铝合金：拉毛或化学处理（如磷化、钝化）。

• 旧涂层：彻底去除锈蚀、油污，打磨至St3级。

2. 涂料配制

• 双组分体系（主剂+固化剂），按厂家比例混合，搅拌后熟化10~15分钟。

• 无溶剂型粘度高，可添加少量专用稀释剂（≤5%），避免影响导电性。

3. 涂装方法

工艺	适用场景	注意事项
无气喷涂	大面积施工（储罐、管道）	喷压15~20MPa，膜厚均匀
刷涂/辊涂	小面积或复杂结构	避免漏涂，确保导电连续性
静电喷涂	高效自动化涂装	需调整电压避免击穿

4. 涂装参数

• 干膜厚度：建议150~250μm（单道或多道施工）。

• 层间间隔：表干后（2~4小时）可覆涂，完全固化需7天（25℃）。

• 环境要求：温度5~40℃，湿度≤80%，露点以上3℃施工。

四、常见问题与解决

问题	原因	解决方案
导电性不足	聚苯胺分散不均	严格搅拌，检测电阻率
涂层起泡	基材残留水分/溶剂	加强基材干燥，控制膜厚
附着力差	表面处理不达标	重新喷砂，选用配套底漆

五、市场主流品牌参考

• 国际品牌：PPG Sigmaguard、阿克苏诺贝尔Interpon、佐敦Jotun。

• 国产品牌：海虹老人Hempel、昂威涂料、中涂化工。

• 价格范围：80~200元/㎡（视膜厚和施工难度）。

六、验收标准

1. 导电性：表面电阻率≤10⁹Ω（GB 50515-2010）。

2. 防腐性：通过ISO 12944-9 C5-M盐雾测试（≥3000小时）。

3. 膜厚检测：磁性测厚仪验证，偏差≤±10%。

总结

无溶剂聚苯胺涂料是高端防腐抗静电领域的优选，适用于严苛工况。施工时需严格把控 基材处理、导电填料分散、膜厚控制 三大关键点，建议由专业团队操作以确保性能达标。
