聚氯乙烯含氟萤丹涂料

产品名称：聚氯乙烯含氟萤丹涂料 | 聚氯乙烯含氟防腐涂料

组 成：

由改性材料聚氯乙烯树脂,氟树脂材料,含磷萤 丹染料,增塑剂,耐老化剂,防腐蚀染料,溶剂等构成。

基本特点：

漆料坚硬,附着性强,因底漆面漆是类似材料,因而层间附着性好,防腐蚀耐用;耐硝酸,硝酸,氢酸,磷铵,纯碱等多种酸,碱,盐和有机物无机物混合型防腐蚀介质;具备优良耐老化性,耐候性型,耐温性;具备优良的工地施工性

应用领域：

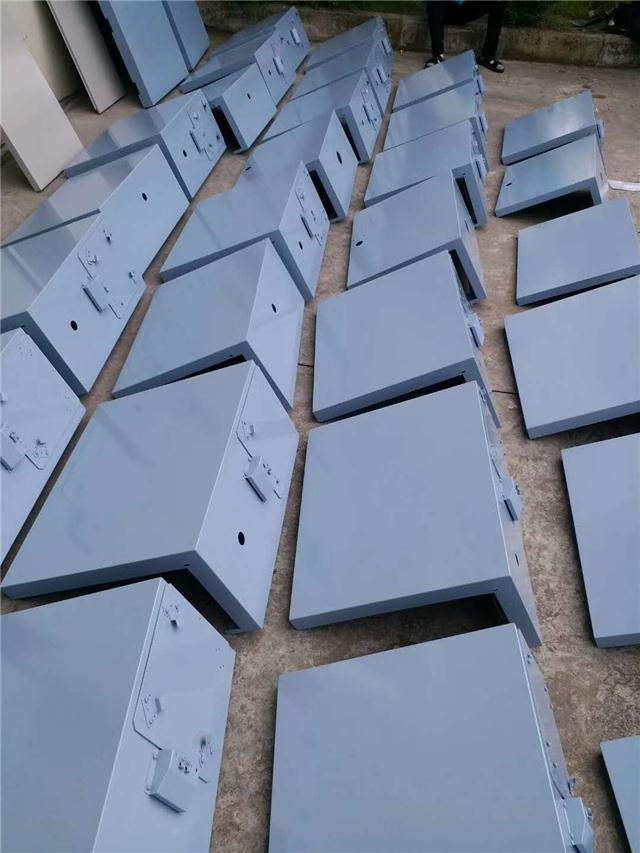

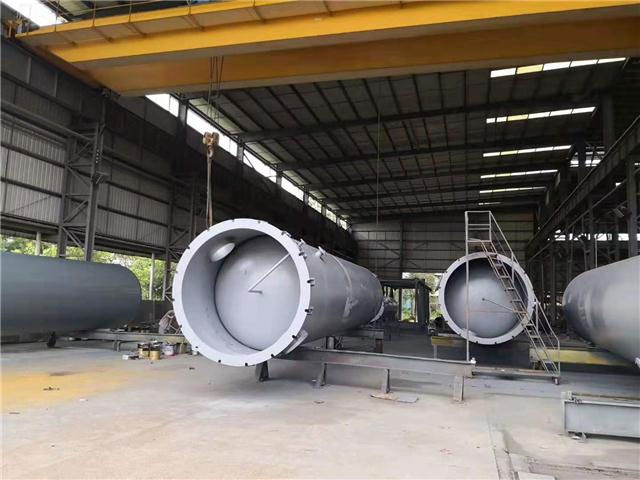

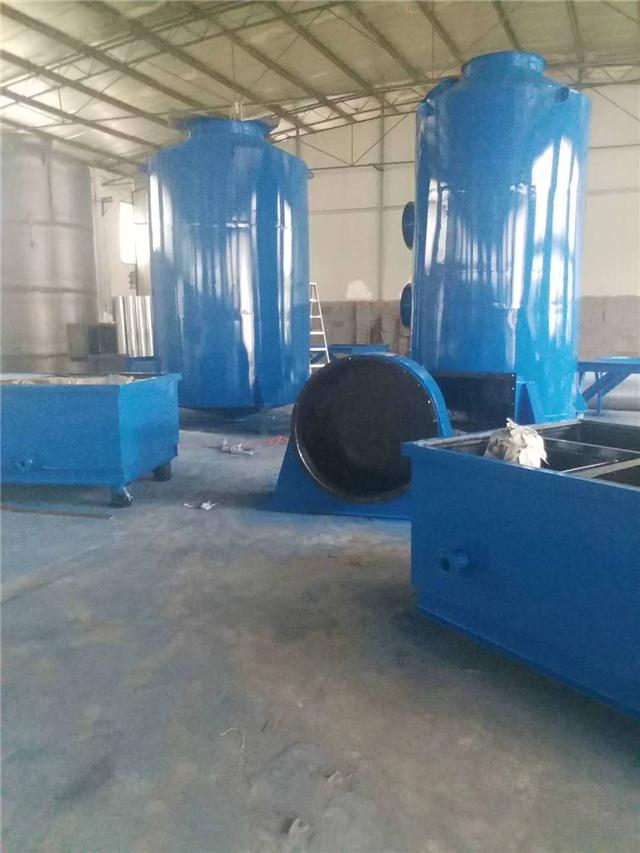

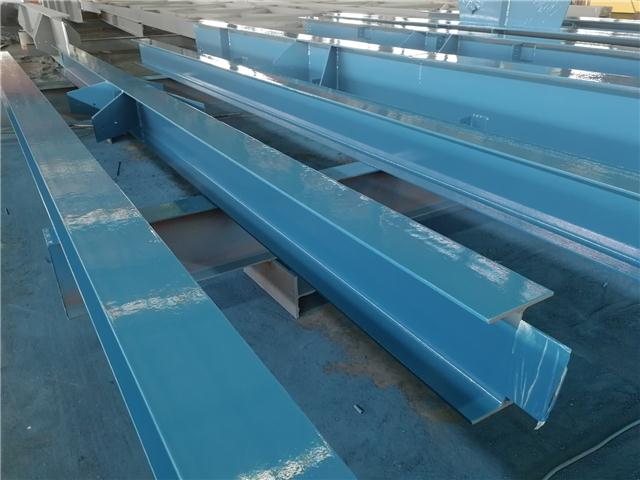

聚氯乙烯含氟萤丹涂料主要用于石油天然气,化工厂,热电厂,冶金工业等行业工程设备制造装制中的钢架结构,机器设备,煤气柜,管路,混凝土地面,防水层,砼废水池,造粒塔,盐筒仓等中档防腐蚀及强防腐蚀自然环境需要下的防腐蚀,亦主要用于船泊和公路桥梁防护,是一种快捷自干漆型的双组份防腐材料。

聚氯乙烯含氟萤丹涂料主要参数：

漆料顏色及外表 各色,漆料平整

　　黏度(斯托默粘度计),KU ≥70

　　细 度 ≤60

　　干膜厚度 μm 45-60

　　干躁时长 (25℃),h 表干 ≤3h,实干≤24h

　　附着性(划格法),级 ≤1

　　冲击性硬度, kg,cm ≥60,

　　柔韧度, mm 1

　　硬 度 0.4

　　耐5%NaCl, 10d 不脱皮,不起泡,不生锈

　　耐 10%H2SO4,10d 不脱皮,不起泡,不生锈

　　耐 10%NAOH ,10d 不脱皮,不起泡,不生锈

　　复涂间隔时间 底材温度 5℃ 25℃ 45℃

　　* 短 48h 24h 16h

　 * 长 不限定,但在复凃前需要清除锌盐

金属表面处理：

全部表面层需要清理,干躁,无污染。上漆之前,应依照ISO8504：2000规范开展评定和解决。

　　有氧化皮钢材 喷砂处理至Sa2.5级,表面粗糙度35-70μm,或用磷化处理,中和,钝化处理;

　　无氧化皮钢材 喷砂处理至Sa2.5级,或以风动或电动式弹性磨光片打磨至St3级;

　　涂有车间底漆钢材 漆料损伤处,锈蚀处及锌粉底漆上的白锈处开展二次除锈,除尽白锈并打磨至St3级。

其它表面层：

该产品适用其它底材,请联系本厂技术人员。

聚氯乙烯含氟萤丹涂料施工要求：

底材温度不低于-5℃,且至少高于空气露 点温度3℃,空气湿度〈85%(温度和空气湿度应在底材附近测量),雾,雨,雪,大风天气下请勿工地施工。

工地施工方法：

喷 涂：无气喷涂或空气喷涂。推荐采用髙压无气喷涂。

　　涂漆/滚涂：建议适用小面积区域,但需要以达到规定的干膜厚度。

　　喷涂参照： 无气喷涂 油漆稀释剂 氯乙烯防腐材料油漆稀释剂

　　稀 释 率： 0-5%(以漆料重量计)(需注意避免干喷)

　　喷头内径： 约0.4-0.4mm

　　喷出压力： 15-20Mpa(约150-200kg/cm2)

　　空气喷涂： 油漆稀释剂 氯乙烯防腐材料油漆稀释剂

　　稀 释 率： 0-10%(以漆料重量计)(需注意避免干喷)

　　喷头内径： 约1.5-2.5mm

　　气体压力： 0.3-0.4Mpa(约3-5kg/cm2)

　　辊涂,涂漆 油漆稀释剂 氯乙烯防腐材料油漆稀释剂

　　稀释率 0-5%(以漆料重量计)

安 全 措 施 B,D类 具体表述参见《安全卫生操作标志》。

通 风 量 1 kg漆料或油漆稀释剂

油 漆 a. 达到爆炸极限下限（LEL）的10% 57 m3

b. 达到安全卫生规范（TLV） 2600 m3

油漆稀释剂 a. 达到LEL的10% 160 m3

b. 达到TLV 6000 m3

储 藏 期 限 原厂密封性溶器12个月

注 意 事 项 用前将乙成分到入甲成分内,或按需要的比例配比,用多少配多少,搅拌设备均匀后使用,并在配比后的6小时中用完。

工地施工时常用的设备需要保持干躁清理。

被涂物面需要清理干净,无水分,无酸碱。

配漆和喷涂环节中,请勿与水,酸,碱,醇等接触。乙成分极容易与水,醇等物发生反应,配漆后余下的乙成分的包装桶需要盖严,以免受潮胶结造成损失。

为使甲,乙两祖分充分交联和固化完全,配漆后可在25℃的温度下熟化0.4小时再开展喷涂；若温度低于25℃时可适度增加熟化时长



本公司所有产品随货提供第三方质检报告,合格证。
