901瓷釉涂料消防水池防腐防水施工方案

901瓷釉涂料消防水池防腐防水施工方案

1编制依据

1.1GB50121-2002 建筑防腐蚀工程施工及验收规范

1.2GBJ301-88建筑工程质量检验评定标准

1.3建筑行业现行国家及地方的各种规范及标准等技术规定。

2防护层结构

环氧树脂一布两油（厚度0.8—1.0mm）外刷两道道SHF901混凝土耐酸防水瓷釉（简称901瓷釉，厚度0.12-0.16mm）做法。

3防护层特性

901瓷釉涂料涂层具有优异的耐水、耐碱、耐油、耐盐及耐其它介质的性能。此衬广泛用于消防水池、引用水池，化工制药、电厂、污水处理、冶金、造船等行业的玻璃钢防腐工程。

4防腐层寿命

对于本防护工程服役环境的环境，防腐层厚度为0.5mm。防护年限不小于10年。

5材料准备

3.1环氧树脂

3.1.1环氧树脂是指分子中含有两个或多个环氧基团的树脂的总称。它性能优越，机械强度高，粘结力大，收缩率小（约2%），对酸碱等化学介质具有一定的稳定性，不透水性能优良。并且常温下性能稳定，环保性能优良。使用时涂刷在水池内壁，干固后形成完整的强度很高的膜状物质，从而起到水池防水防腐目的。

3.1.2材料选用：环氧树脂（E44），环氧树脂专用固化剂（T31）。环氧树脂稀释剂选用工业一级丙酮。

3.2玻璃丝布

选用经脱脂脱蜡的10*10中碱玻璃纤维布做加强层。

3.3SHF901瓷釉涂料

选用石家庄市特种油漆油墨厂生产的白色SHF901混凝土专用耐酸防水瓷釉做面层。4防护层材料配制

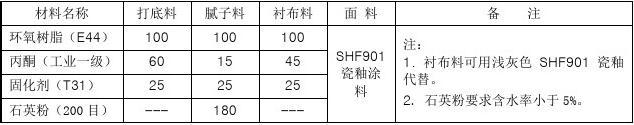

4.1防护层材料施工配制见表１。

表1

4.2SHF901瓷釉涂料配制

SHF-901瓷釉涂料为双组份涂料，按工作量配制用量，必须在适用期内用完，以免浪费。

用机械搅拌的方法将组份一搅拌均匀，按包装桶标示的比例（瓷釉：固化剂==100:20）加入组份二，再搅拌均匀，熟化约20min即可涂装。涂料适用期为4h。

5施工方案

5.1施工条件

5.1.1混凝土养护要求：浇筑完工要求自然养护28天以上。混凝土基层含水率不大于8%。

5.1.2环境要求

施工环境温度：5—30℃；相对湿度不宜大于80%。施工环境温度低于10℃时，应采取

加热升温措施。在施工及养护期间，应采取强制通风、防水、防火、防曝晒等措施。防

腐工程施工时，不得与其他工种进行交叉施工。

5.1.3混凝土基面要求

a)基层为必须坚固、密实，强度必须进行检测并应符合设计要求。严禁有地下水渗漏、不均匀沉陷。不得有起砂、脱壳、裂缝、蜂窝麻面等现象。

b)处理过的基层表面应平整，必须干燥，在深度为20mm的厚度层内，含水率不应大于6%；基层表面必须洁净。施工前基层表面处理方法应为当采用手工或动力工具打磨时，表面应无水泥渣及疏松的附着物。

c)所有转角处应抹成圆弧形，管道地漏等细部基层也应抹平压光，管道的套管应高出基层20㎜以上，排水口地漏应低于防水基层，并应按规定找出坡度。

5.2施工工艺

5.2.1施工顺序

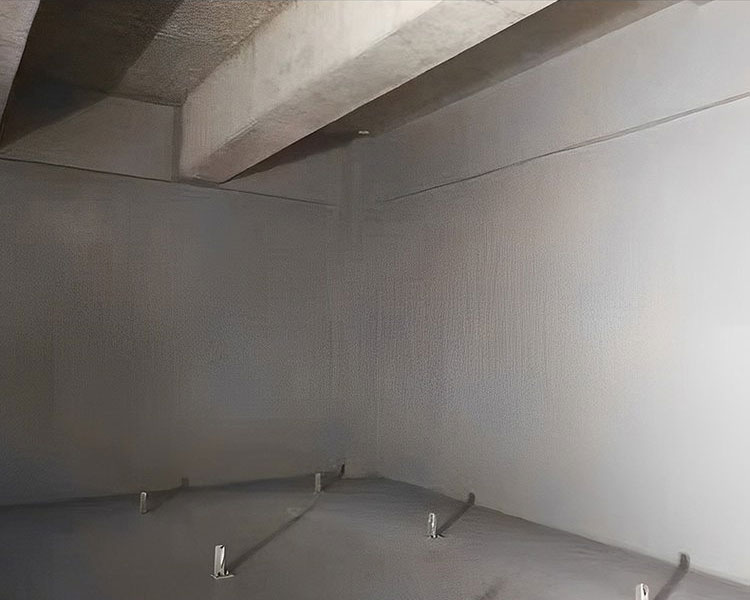

涂布底层打底料—→固化（4-8h）—→涂刮环氧腻子修整—→铺贴一层玻璃丝布→固化24h—→对翘起的玻璃布打磨并用腻子修补玻璃钢缺陷—→固化（4-8h）涂刷白色S HF901瓷釉面涂一道—→固化（12-24h）—→再涂刷白色SHF901瓷釉面涂一道—→固化（养护7d）。

5.2.2增强措施

在阴阳角、管道周围，施工缝及裂纹处等均需增强措施，其做法是封底层后该部位加铺1—2层玻璃丝纤维布，具体铺贴方法见5.2.3。

5.2.3施工步骤

a)混凝土基层处理

用电动钢丝轮将混凝土基层打磨一遍，修补混凝土浇筑缺陷，达到平整光滑，最后用压缩空气吹扫干净。

b)喷刷环氧树脂打底料

混凝土基层经处理后，为防止二次粘污，应尽快刷涂打底料；刷涂时应均匀，不得漏涂、流挂等缺陷，配制好的环氧树脂打底料需在30min内用完。

c)衬布玻璃布必须浸泡在配好的环氧树脂料衬布料中至完全浸透，拿出来要

去掉过多的环氧树脂料，使之存量在20—25%。

打底料经4-8h固化后，在基层上均匀一层环氧腻子后，立即将玻璃布必须贴实，使衬布料浸入布的纤维内，并赶净气泡，玻璃布搭接在50mm以上。铺衬后，应检查衬层的质量，当有毛刺、脱层和气泡等缺陷时，应进行修补。

d)面料

玻璃钢衬布干燥12小时后，均匀刷涂SHF901瓷釉四道，涂层间隔4—24h，配制好的SHF901瓷釉必须在4h内用完；。

e)铺衬后，应检查衬层的质量，当有毛刺、脱层和气泡等缺陷时，应进行修补。

f)贴布原则大致是：先小面，后大面；先上后下，先里后外。

5.3质量检查

5.4.1外观检查

5.4.1.1气泡，表面允许最大气泡直径为5mm，每平方米直径不大于5mm的气泡少于三个。

5.4.1.2裂纹，表面不得有深度0.5mm以上的裂纹，增强层表面不得有深度为2mm以上的裂纹。表面应光滑平整。

5.4.1.3涂层与基层的结合应牢固，无分层脱层、纤维裸露、环氧树脂结块。不允许有异物夹杂、色泽明显不均等现象。

5.4.2固化后的检查

5.4.2.1手触衬里表面无粘感。

5.4.2.2用手或硬币敲击制品发出的声音应清脆。

6安全生产保证措施

认真贯彻执行国家和有关省市安全生产规定以及“安全第一、预防为主”的方针，坚持“管理生产必须管安全”的原则，落实安全岗位责任制，强化安全管理，严格遵守操作规程，杜绝违章指挥和操作。
