环氧富锌底漆为什么不能直接作为面漆使用？

环氧富锌底漆，是由环氧树脂、大量锌粉、助剂等组成。具有阴极保护、缓蚀和屏蔽三重防锈作用，是大气环境下钢结构防腐防锈首选底漆。应用广泛，性能优异。

说到这里，很多顾客就会问道，环氧富锌底漆既然性能这么好，能不能直接作为面漆使用?其实这种做法是不可行的，下面防腐君为大家详细的说明一下其中的原因吧！

原因一：产生锌盐、漆膜粉化

环氧树脂漆，众所周知，耐候性差，一般作为室内用漆使用的原因：环氧树脂中含有醚键，树脂分子在太阳紫外线照射下很容易降解断链，涂膜会失光和粉化（如图所示）。因此，环氧树脂漆不适宜作为户外的装饰性面漆使用。

环氧富锌底漆属于环氧树脂漆类里一个产品，因此，单独作为面漆使用，由于漆膜耐候性差，而且环氧富锌底漆里面含有大量锌粉，锌粉会与空气中氧气、水汽等反应，会产生锌盐（俗称白锈），逐渐会出现粉化、脱落现象。

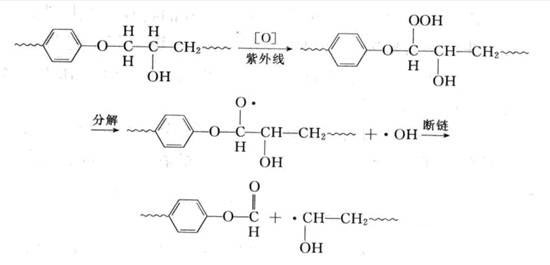

图1：环氧树脂受紫外线作用粉化的机理

原因二：配套面漆防护效果更好

涂料涂装很讲究配套性的，因为适合的防腐涂装方案，防护效果和使用年限越长久。涂料分为底漆、中间漆和面漆三种。如何正确选用适合产品配套十分重要。防腐君为大家简单讲述一下环氧富锌底漆配套方案。

底漆、中间漆和面漆分别起到什么作用？

底漆：一般都起到防腐防锈作用，增强与基材附着力的效果。

中间漆：具有一定防腐防锈能力，可增加漆膜厚度，起到很好衔接和屏蔽作用，达到更好的涂装效果。

面漆：一般是起到防腐装饰的效果。

底漆、中间漆和面漆配套时用防腐效果更好，使用年限越长。

环氧富锌底漆常用配套方案

a、钢结构经典涂装方案:环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆
b、桥梁防腐涂装方案：环氧富锌底漆+环氧云铁中间漆+氟碳面漆/聚硅氧烷面漆
c、钢结构场馆涂装方案：环氧富锌底漆+环氧云铁中间漆+金属氟碳漆
d、铁路桥梁涂装方案：环氧富锌底漆+环氧云铁中间漆+灰铝粉石墨醇酸面漆

使用环氧富锌底漆注意事项：

1、环氧富锌底漆不能与醇酸面漆配套使用，会发生皂化反应漆膜脱落。
2、 环氧富锌底漆施工时应注意，基材处理应达到瑞典除锈标准Sta2.5级以上，喷涂环氧富锌底漆后，与中间漆涂装间隔不宜过长，如在喷涂中间漆时应观察，基材表面是否有锌盐，如有需去除干净再涂装中间漆和面漆。
